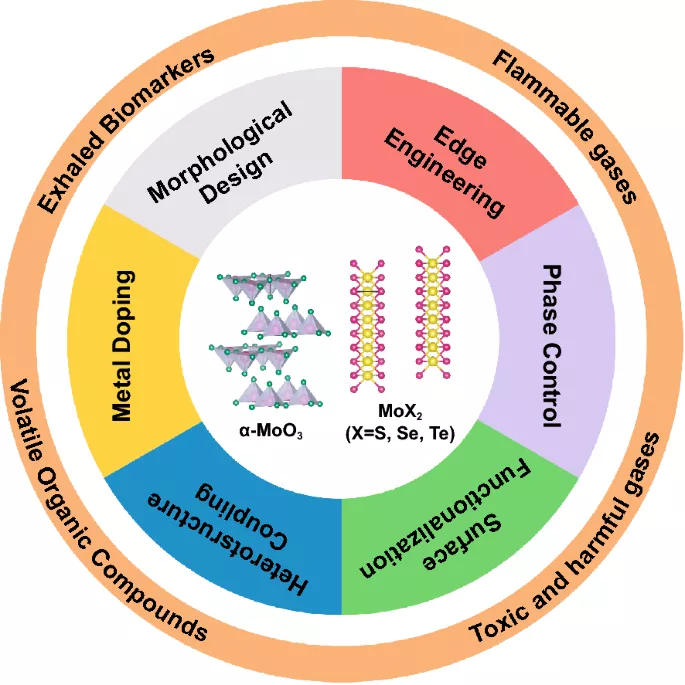

Nano-Micro Letters (2021)13: 207
https://doi.org/10.1007/s40820-021-00724-1
图1. α-MoO₃晶体结构。
1.1 形貌调节
形貌调节对于提高气体传感器性能至关重要,因为它决定了表面反应的活性位点。形貌调节可以降低传感器最佳温度,可以提高传感器稳定性。
图2. α-MoO₃形貌调节。
1.2 贵金属表面功能化
通过在金属氧化物表面引入贵金属,可以提高气体传感器的性能。除了作为活性位点的作用外,具有高催化活性的贵金属还会降低气体的活化能,导致吸附率增加和操作温度降低。
图3. 贵金属在MoO₃之间的费米能级差异在界面处产生肖特基势垒。
1.3 元素掺杂
除了贵金属,其他金属也可用于提高MoO₃传感性能。例如,少量的铁 (Fe)、镍(Ni)、锌(Zn)和铬(Cr)显著提高传感器性能。
图4. Fe掺杂的MoO₃传感器。
1.4 异质结耦合
界面修饰或异质结构可以利用两种不同的材料特性的协同作用,实现优异的性能。

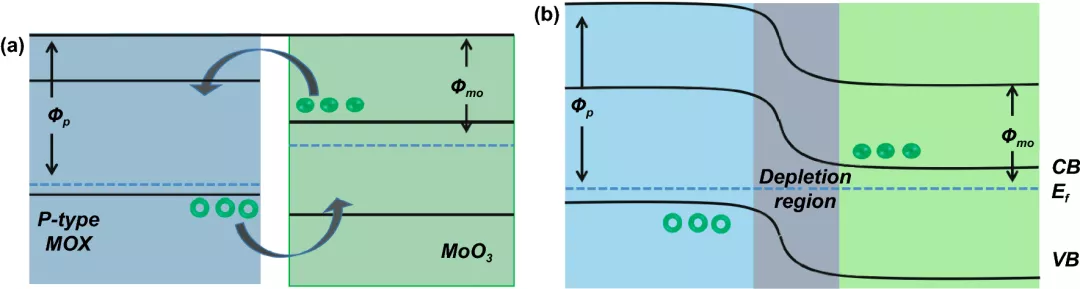

图5. p型金属氧化物和n型MoO₃接触前后的能带示意图。
MoS₂具有独特的可调光学带隙(1.2-1.8 eV)和电子结构。MoS₂的表面化学性质对于提高气敏特性至关重要。不同的MoS₂相其表面活性位点也会不同。在1 T-MoS₂中,表面活性位于缺陷和活化的边面。因此,1 T-MoS₂更适用于化学吸附技术,例如催化剂和传感器。

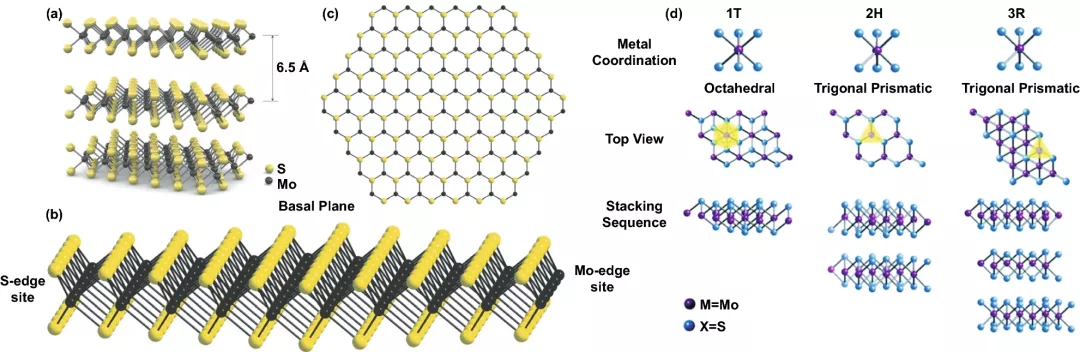

图6. MoS₂晶体结构。
2.1 深入了解MoS₂的气体传感机制
图7. 单层MoS₂与不同气体的差分电荷密度。
2.2 形貌调节
大多数合成的MoS₂表现出单层、少层或多层结构。传感材料形貌调节可以通常优化气体吸附/脱附过程,例如具有更多活性位点、高表面积、孔隙率或表面缺陷,从而改善气敏特性。

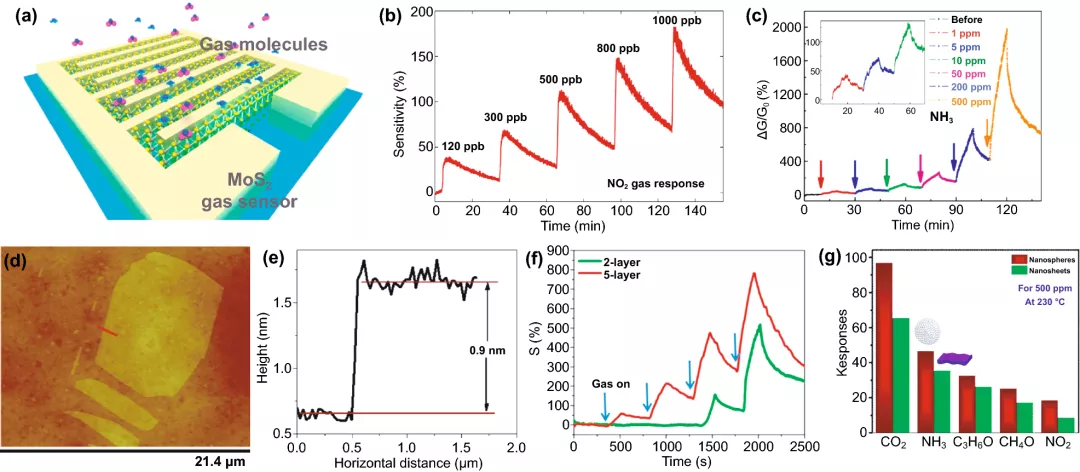

图8. 二维单层/单层MoS₂气敏性能。
2.3 1T—2H相位控制
2H-MoS₂具有局限性,主要是由于有限的活性位点和小的吸附能。1 T的吸附能和1 T MoS₂的分子吸附能力均显着高于2H-MoS₂。

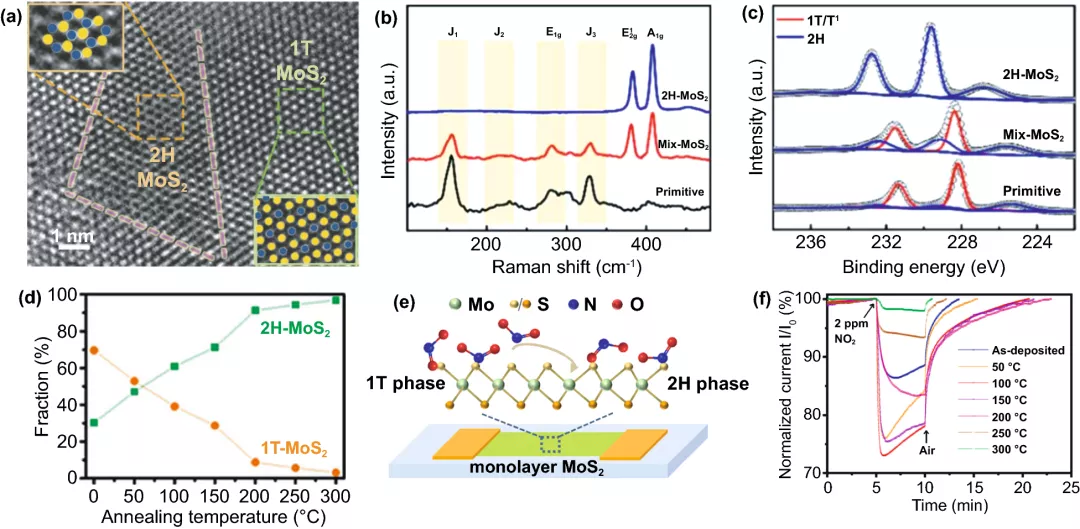

图9. 1 T/2H MoS₂的气敏性能。
2.4 贵金属表面功能化
贵金属表面功能化气敏材料显著提高了响应值,改善/调节了选择性,并降低了工作温度。

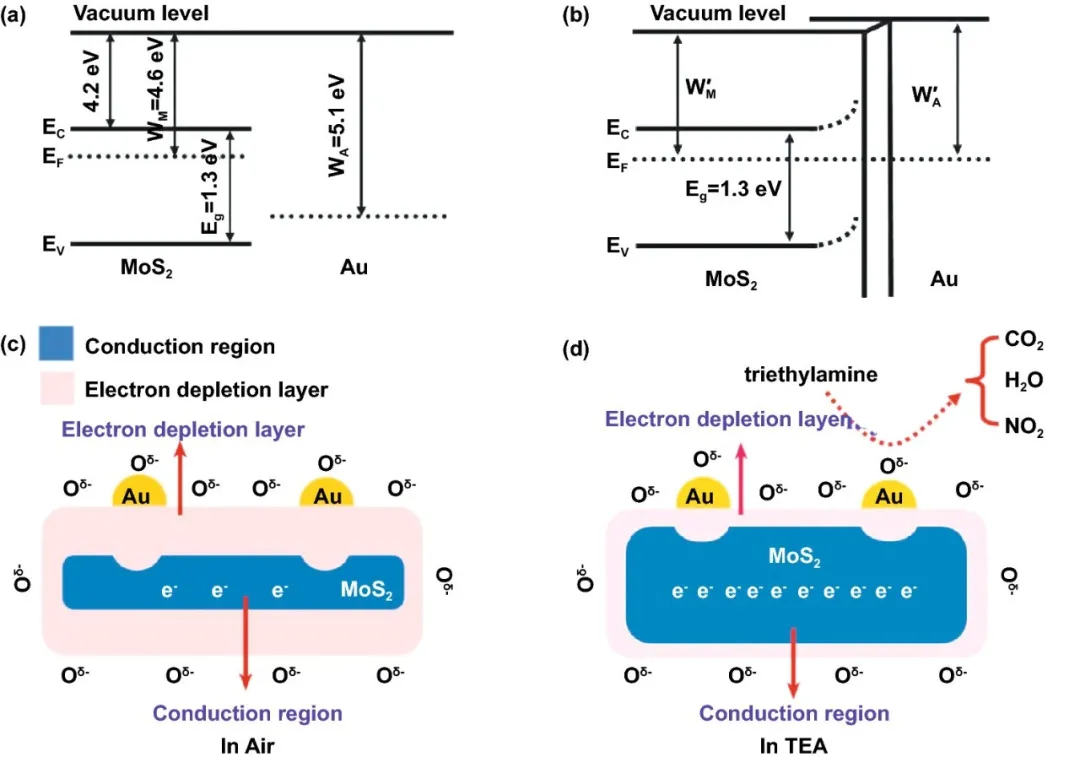

图10. Au@MoS₂异质结的能带变化以及气敏响应值。
2.5 元素掺杂
许多的原子可以用来掺杂MoS₂,用于提高MoS₂的气体传感器性能。外来原子取代硫或钼有望提高MoS₂的气体吸附能力。

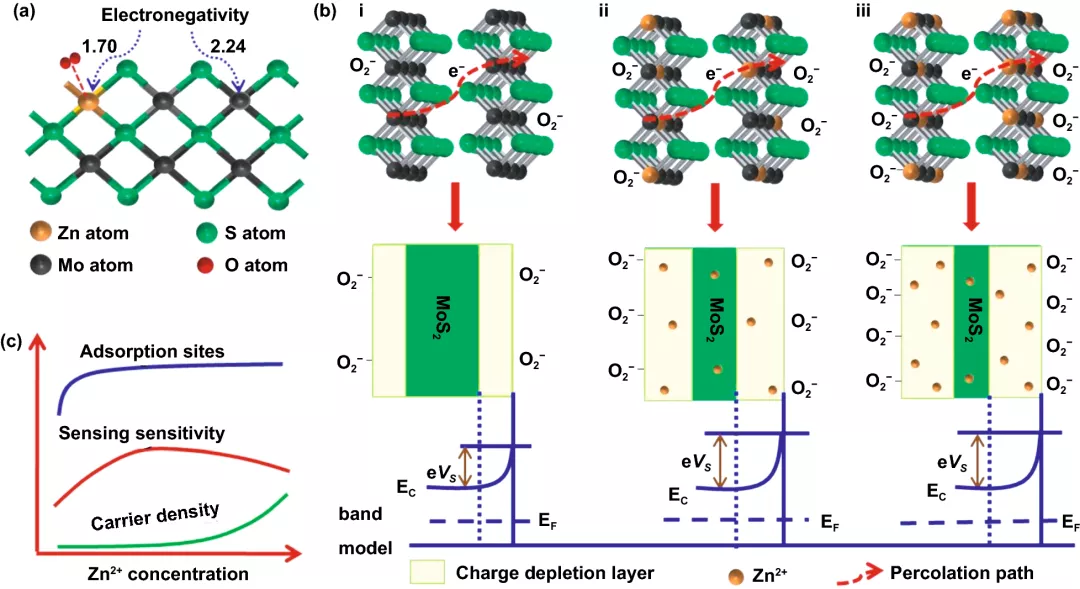

图11. Zn掺杂MoS₂。

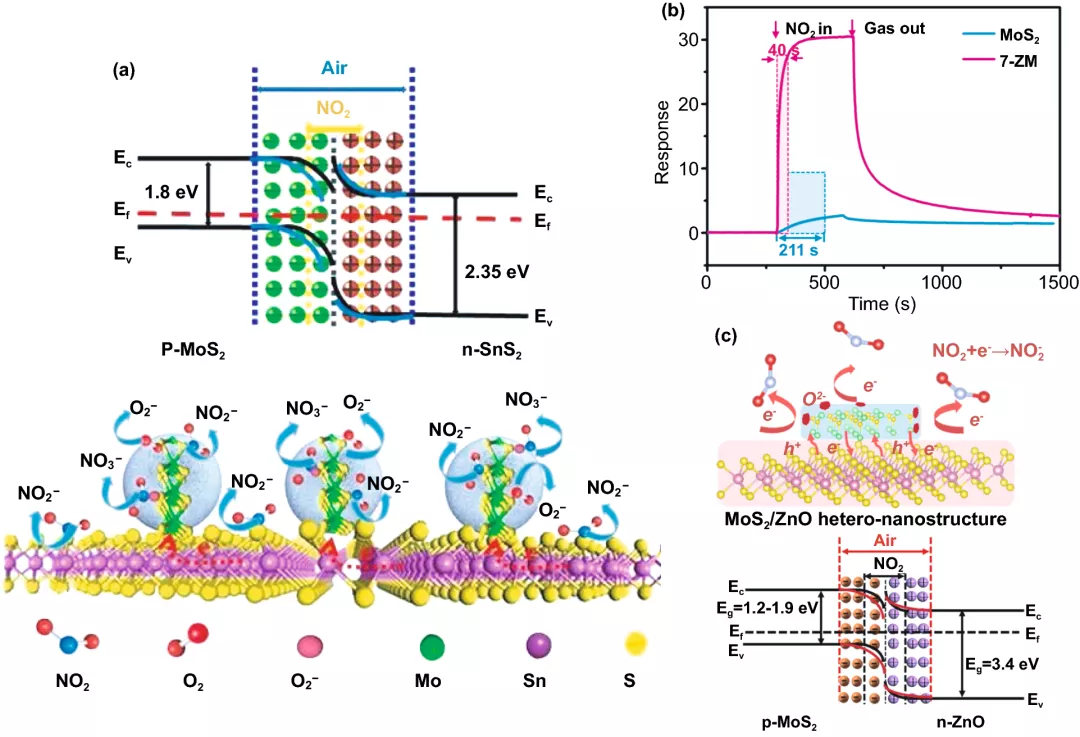

2.6 异质结耦合
两种不同的材料接触时会形成异质界面,称为异质结。异质结构可以调节能带结构,扩大过渡层,协同表面反应等。因此,异质结构耦合是优化MoS₂气敏性能的先进策略之一。
MoSe₂和MoTe₂属于同一族,与MoS₂相似,具有高纵横比的二维层状结构,MoSe₂具有独特的物理和电子特性,例如非常窄的带隙(块体材料为1.1 eV,单层结构为1.5 eV)、在200-800 nm处具有良好的全光谱吸收、低内阻和高载流子迁移率,二维结构的MoSe₂表现出超大的比表面积和丰富的表面吸附位点,这些位点影响气敏性能。
IV 结论与展望
Shu Yin
本文通讯作者
日本东北大学 教授
纳米结构材料的形态控制、光催化材料、紫外-红外屏蔽智能窗材料、二维气敏材料、水热/溶剂热工艺、软化学合成等。
▍主要研究成果
▍Email: yin.shu.b5@tohoku.ac.jp
Suyatman
本文通讯作者
万隆理工学院 讲师
气体传感器,染料敏化太阳能电池,固态物理。
▍Email: yatman@tf.itb.ac.id
Brian Yuliarto
本文通讯作者
万隆理工学院 教授
气体传感器,薄膜和纳米技术,纳米孔材料,半导体,分析化学等。
▍Email: brian@tf.itb.ac.id
