Confining TiO2 Nanotubes in PECVD‑Enabled Graphene Capsules Toward Ultrafast K‑Ion Storage: In Situ TEM/XRD Study and DFT Analysis
Jingsheng Cai, Ran Cai, Zhongti Sun, Xiangguo Wang, Nan Wei, Feng Xu*, Yuanlong Shao, Peng Gao*, Shixue Dou, Jingyu Sun*
Nano‑Micro Lett.(2020)12:123
https://doi.org/10.1007/s40820-020-00460-y
1. PECVD法直接制备获得烯碳铠甲保护的二氧化钛纳米管，提升其导电性。
2. 借助原位TEM/XRD等手段揭示烯碳铠甲保护的二氧化钛快速储钾过程。
生态友好、可持续的能源存储系统对人类社会的发展起到至关重要的作用。尽管商用锂电池已经被成功开发，但锂资源不足和分布不均使其无法满足日益增长的大规模储能需求。锂的替代碱金属(如钠、钾)具有相似的电化学性质，同时地球储量更加丰富、成本低廉。其中，钾(‒2.936 V对标准氢电极)具有比钠(‒2.714 V对标准氢电极)更负的标准氧化还原电位，因此钾离子电池具有更高的工作电压窗口和能量密度。然而，由于钾较锂、钠更大的离子半径，钾离子电池一直饱受充放电过程中缓慢反应动力学的困扰。因此，具有开放框架和拓扑缺陷的电极材料的纳米化对于构建高性能钾离子储能体系受到关注。
苏州大学能源学院、苏州大学——北京石墨烯研究院协同创新中心的孙靖宇教授课题组与北京大学高鹏研究员和东南大学徐峰教授合作，采用原位表征手段从形貌和结构全面揭示了钾离子在TiO2纳米管中的快速存储过程。
本文报道了一种烯碳铠甲保护的TiO2纳米管电极材料的直接制备策略，可用作具有赝电容行为的钾电负极材料。其优势主要体现在以下几方面：1) 石墨烯铠甲与TiO2之间牢固而紧密的接触赋予TiO2优异的导电性，有助于其容量的充分发挥；2) PECVD法制备的石墨烯具有明显的缺陷结构，有利于电解液渗透和钾离子嵌入；3)石墨烯铠装能够有效缓解钾离子嵌入/脱出过程中的体积变化，改善负极的结构和保持电化学稳定性。

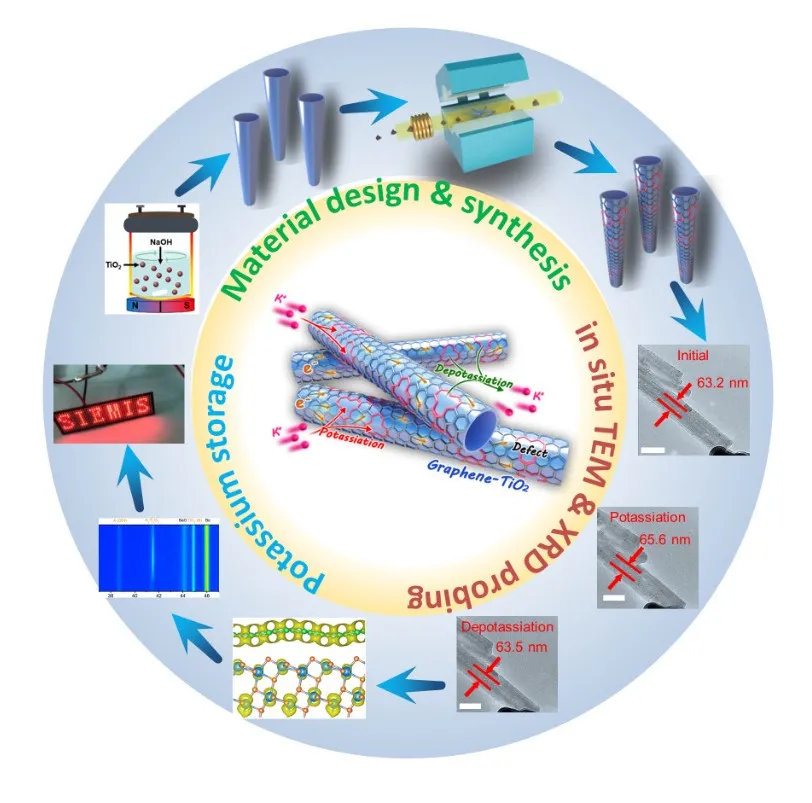

图1a-d展示了烯碳铠甲保护的TiO2纳米管电极的制备：首先采用水浴搅拌法获得超长二氧化钛纳米管，为了提高其导电性，采用PECVD的方法在其表面原位包裹富含缺陷的石墨烯(图1d)。图1f拉曼测试可以捕捉到明显的TiO2和缺陷石墨烯的特征峰。XR表明TiO2包含锐钛矿和青铜矿两种结构相(图1g)。为了研究PECVD生长石墨烯对TiO2结构的影响，作者测试了制备过程后Ti的XPS窄谱，发现其始终为+4价，证明该反应过程中TiO2结构稳定。
图1. 烯碳铠甲保护的TiO2纳米管电极的制备和表征：(a)制备流程图，(b)电极反应示意图，(c)TEM，(d)HRTEM，和(e)元素分布表征，(f)拉曼光谱表征，(g)XRD结构表征，(h)高温生长石墨烯后Ti的2p谱。
图2考察了烯碳铠甲保护的TiO2纳米管的电化学性能。图2a，b表明：G‑TiO2 NTs相比于纯TiO2 NTs具有更加优异的倍率性能。图2c-e对G‑TiO2 NTs在不同电流密度下的循环性能做了系统的测试。图2e表明，在5.0 A/g的高的电流密度下，基于烯碳铠甲保护的TiO2纳米管可以实现3000圈的稳定循环，表现出优异的电化学性能。通过对用于钾离子电池的钛系材料的性能对比可以发现，烯碳铠甲保护的TiO2纳米管具有明显优势(图2f)。
图2. 基于烯碳铠甲保护的TiO2纳米管的钾离子电池半电池性能测试。(a)G‑TiO2 NTs 在0.05–5 A/g电流密度下的充放电曲线，(b)G‑TiO2 NTs 在0.05–5 A/g电流密度下的倍率性能。G‑TiO2 NTs 在(c)0.1 A/g，(d)0.5 A/g和(e)5.0 A/g电流密度下的循环性能，(f)基于Ti系材料在钾离子电池负极领域的性能对比。
III 烯碳铠甲保护的TiO2纳米管储钾的原位TEM实验
为了探究烯碳铠甲保护的TiO2纳米管电极在钾离子存储方面的优越性，作者采用原位TEM技术研究了其在钾离子存储周期中的结构演变(图3)。结果表明，相比于纯的TiO2纳米管，烯碳铠甲保护的TiO2纳米管在完全钾化后的径向膨胀率明显偏低，表明了石墨烯铠甲保护下TiO2材料的结构稳定性。钾化前后的选区电子衍射表面钾离子嵌入后，TiO2的部分晶格间距变大。
图3. TEM原位演示烯碳铠甲保护TiO2纳米管的储钾过程。(a-h)G‑TiO2 NTs在首圈钾化过程中结构变化，(i-l)TiO2钾化过程中相结构的变化，(m)钾化TiO2的HRTEM，(n-q)循环后TiO2的结构变化。
结合原位XRD技术，进一步揭示了储钾机制，清晰的呈现了钾离子嵌入/脱出过程中材料结构的可逆转变(图4a和b)。同时，结合理论计算，验证了烯碳铠甲对材料导电性的提升(图4c-e)。图4f-h揭示了烯碳铠甲保护的TiO2纳米管电极在不同扫速下的赝电容贡献，为钾离子混合电容器的组装提供指导。
图4. 原位XRD与理论计算揭示储钾机制。(a，b)首圈充放电对应的原位XRD谱图，(c-e)DFT理论计算揭示烯碳铠甲对TiO2纳米管导电性的提升，(f)G-TiO2在不同扫速下的CV。(g)G- TiO2在2 mV/s下的电容贡献，(h)G-TiO2电极在0.1–5 mV/s下的赝电容贡献柱状图。
V 基于烯碳铠甲保护的TiO2纳米管的钾离子混合电容器
以烯碳铠甲保护的TiO2纳米管作为负极，多孔的商用活性炭作为正极，成功组装钾离子混合电容器(图5a)。在1.0 A/g的电流密度下，可获得稳定的1200圈的长循环寿命。与其他体系的钾离子混合电容器相比较，烯碳铠甲保护的TiO2纳米管具有优势(图5e)。
图5. 基于烯碳铠甲保护的TiO2负极的钾离子混合电容器。(a)钾离子混合电容器示意图, G‑TiO2 NTs 在0.05–5 A/g电流密度下的(b)倍率性能和(c)对应的充放电曲线，(d)1.0 A/g电流密度下的长循环，(e)与其他体系的钾离子混合电容器的性能对比。
本工作通过Direct-CVD技术为TiO2纳米管装备石墨烯铠甲：具有丰富缺陷结构的石墨烯在提升材料导电性的同时，有助于缓解嵌脱钾过程中的体积膨胀/收缩，最终获得了优异的电化学储钾性能。进一步地，结合原位表征技术从形貌和结构全面揭示了TiO2的储钾机制。
