双电子氧化还原反应：提升水系锌/锰电池性能

High-Performance Aqueous Zinc-Manganese Battery with Reversible Mn²⁺/Mn⁴⁺Double Redox Achieved by Carbon Coated MnO_xNanoparticles

Jingdong Huang, Jing Zeng, Kunjie Zhu, Ruizhi Zhang*, Jun Liu*

Nano‑Micro Lett.(2020) 12:110

https://doi.org/10.1007/s40820-020-00445-x

本文亮点

1. 碳包覆的MnO_x纳米颗粒作为水系锌/锰电池的正极材料实现了可逆的Mn²⁺/Mn⁴⁺双电子氧化还原反应。

2. 配合含锰电解液，MnO_x正极材料表现出超高的能量密度以及超长的循环寿命。

3. 本文通过电化学分析以及材料表征详细地讨论了MnO_x电极的电化学反应机理。

研究背景

锰氧化物是水系锌离子电池的理想正极材料，但是目前大部分锰基正极材料只能实现可逆的单电子氧化还原反应(Mn³⁺/Mn⁴⁺)，提供的储能容量较低，无法满足便携式以及大型固定式储能系统的需求。因此，开发基于可逆Mn²⁺/Mn⁴⁺双电子氧化还原反应的锰基储能材料具有很大的吸引力。

内容简介

中南大学刘军教授等将碳包覆的MnO_x纳米颗粒用作水系锌/锰电池的正极材料实现了超高的比容量以及超长的循环寿命。在200 mA/g的电流密度下，碳包覆MnO_x正极在经过75次循环后，放电比容量达到了714.7 mAh/g；在1 A/g的电流密度下，该正极可以充放电循环1500次。并对该电极材料电化学反应过程进行了详细地研究，结果表明该材料在充放电过程中实现了Mn²⁺/Mn⁴⁺双电子氧化还原反应。在充电过程中，碳包覆的MnO_x纳米颗粒以及电解液中的Mn²⁺会被电化学氧化生成低结晶度的Birnessite型MnO₂；在放电过程中低结晶度的Birnessite型MnO₂先转变为单斜相MnOOH以及尖晶石相ZnMn₂O₄，在进一步放电后两种中间相都被还原为Mn²⁺溶解到电解液中。可逆的Mn²⁺/Mn⁴⁺双电子氧化还原反应为开发低成本、高能量密度的可充电水系电池提供了可借鉴的思路。

图文导读

I 材料结构表征

采用水热法合成了α-MnO₂，而后将α-MnO₂碳热还原合成了碳包覆的MnO_x纳米颗粒，根据煅烧时间不同分别标记为：MnO_x-1，MnO_x-2或MnO_x-3。如图1b所示，碳热还原得到的产物的衍射峰与MnO₂以及MnO的标准PDF卡片非常匹配，表明其为两相复合材料。同时，X射线衍射结果表明，随着在氩气气氛中煅烧时间的增加，碳热还原产物中MnO的比例逐渐增加而MnO₂的比例则逐渐减少。为了进一步分析MnO_x中的锰元素的存在状态，通过X射线光电子能谱(XPS)对样品进行了分析，结果如图1c所示。碳包覆的MnO_x纳米颗粒的Mn 2p高分辨率XPS光谱显示了四个峰，分别对应于Mn²⁺和Mn⁴⁺。X射线光电子能谱的分析结果进一步证明碳包覆的MnO_x纳米颗粒中含有MnO₂和MnO。在MnO_x-1、MnO_x-2和MnO_x-3中，Mn²⁺的比例分别约为64.1％，71.4％和79.3％。采用拉曼光谱对碳包覆的MnO_x纳米颗粒进一步分析，结果如图1e所示。位于1332和1586 cm⁻¹处的宽峰可以分别归因于碳的D峰和G峰，其中D峰的强度较高表明样品中的碳缺陷较多。

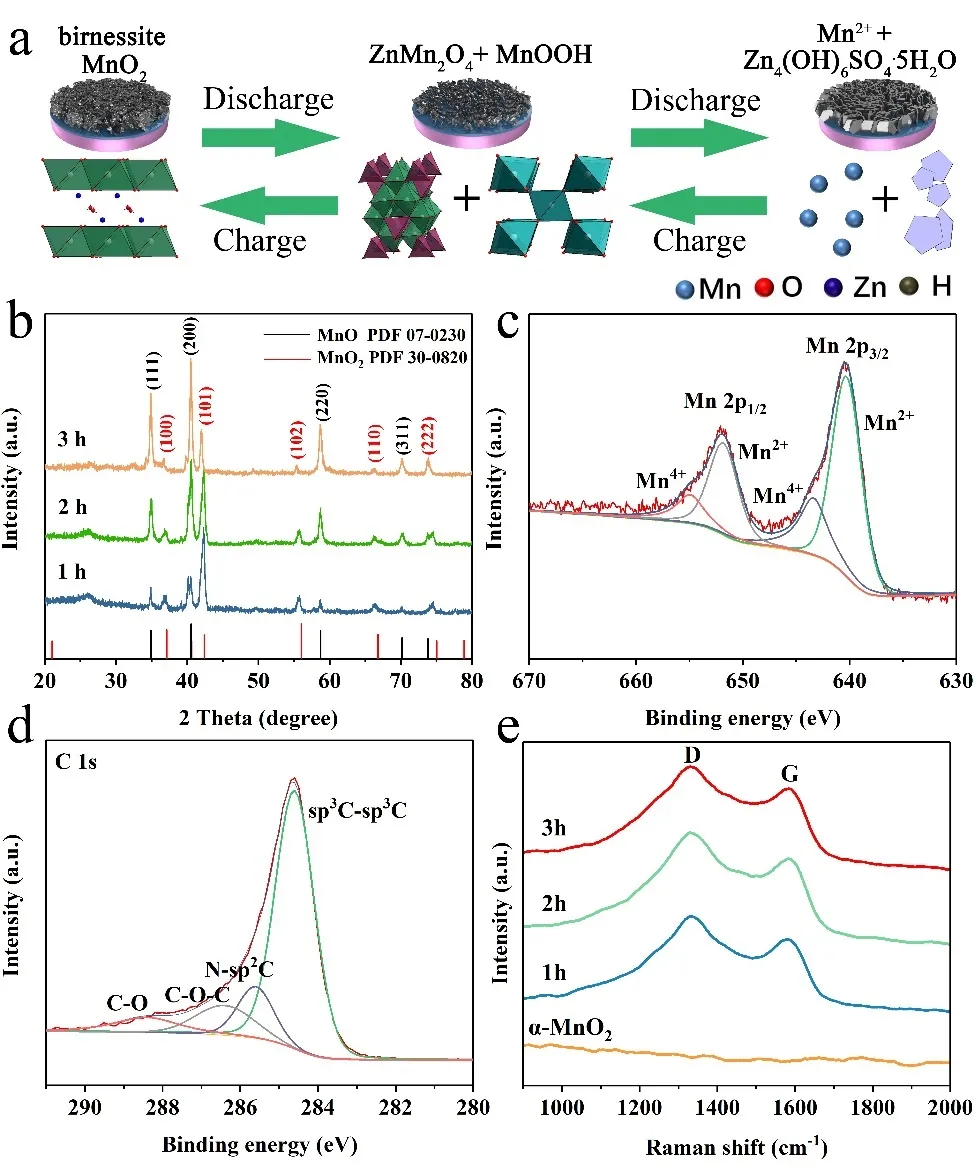

图1. (a)Zn/MnO_x电池反应机理示意图；(b)MnO_x的XRD谱图，(c，d)C 1s 和Fe 2p的XPS谱图；(e)MnO_x和α-MnO₂的拉曼谱图。

如图2a 所示。透射电子显微镜图片显示合成的α-MnO₂前驱体具有均匀的棒状形貌。高分辨率透射电子显微图像(图2b)显示其相邻晶面的面间距为0.49 nm，对应于α-MnO₂的(200)晶面。由α-MnO₂前驱体碳热还原得到的碳包覆MnO_x纳米颗粒的形貌如图2c所示。透射电子显微镜图片显示大部分的MnO_x纳米颗粒分散在碳材料中，其颗粒大小约为50 nm左右，但也存在较大的颗粒。较为细小的粒径可以使MnO_x纳米颗粒与电解液形成更好的接触，从而利于离子的迁移。同时，包覆的碳材料为电子迁移建立了良好的导电网络。从高分辨率透射电子显微图像(图2d，e)可以看出MnO_x中含有两套晶格条纹，其相邻晶面的面间距分别为0.24和0.22 nm，分别对应于MnO₂的(100)平面和MnO的(200)平面，同时可以看出MnO分布在MnO₂的外层。MnO_x的的局部元素面分布图像同样表明了细小的MnO_x纳米颗粒良好的分布于碳包覆材料中。

图2. (a)α-MnO₂的TEM图，(b)HRTEM图；(c)MnO_x-2的TEM图，(d，e)HRTEM图，(f)元素分布图。

II 电化学性能表征

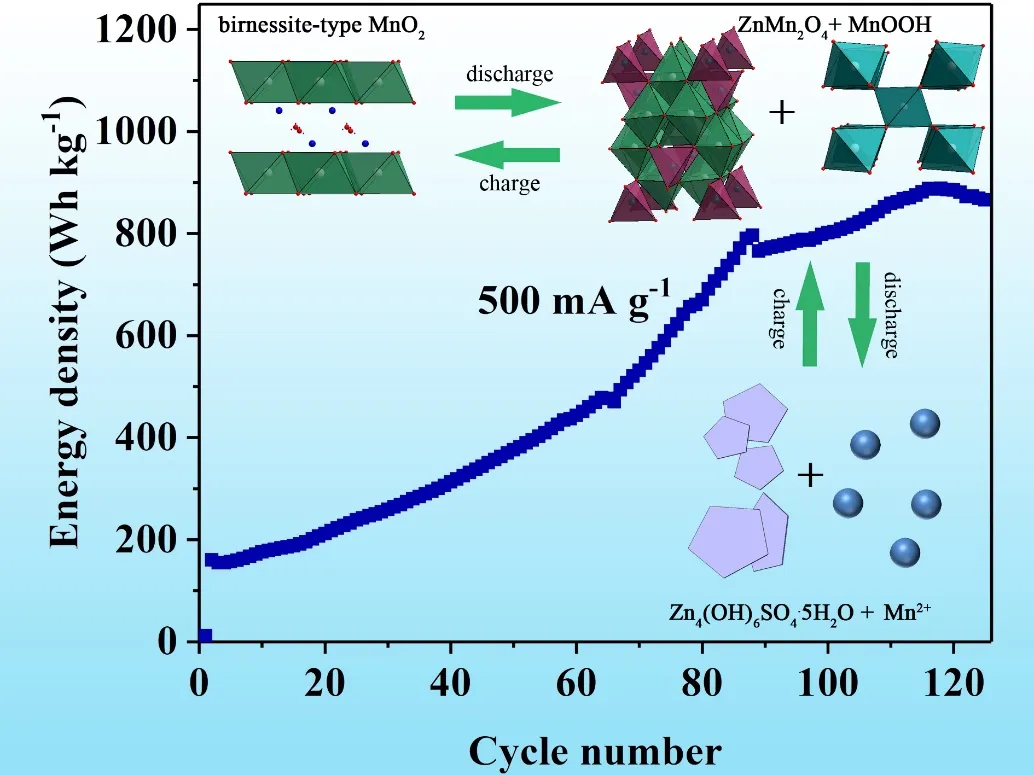

对于MnO_x-2电极，由于Mn²⁺的电化学氧化，其初始充电容量仅为156.3 mAh/g，在经过75次充放电循环后，MnO_x-2电极的比容量达到了714.7 mAh/g(基于正极材料初始质量计算)。应注意到MnO₂发生Mn⁴⁺/Mn³⁺和Mn⁴⁺/Mn²⁺氧化还原反应的理论容量分别为308 mAh/g和616 mAh/g，而MnO_x-2达到如此高的容量，表明MnO_x-2充放电过程中发生的电化学反应可能是基于可逆Mn²⁺/Mn⁴⁺反应的双电子氧化还原反应。但是MnO_x-2的容量超过了理论容量，其原因可以归结于电解液中Mn²⁺的添加，电解质中添加的Mn²⁺也会被氧化为锰氧化物从而参与后续的充放电过程。另外，MnO_x-2正极在充放电循环过程中发生比容量逐渐增加的情况。这种现象可能是因为MnO_x中原本电化学惰性的MnO在充电过程中被不断地氧化为具有电化学活性的锰氧化物，进而参与后续的充放电反应，使参与电化学反应的活性物质逐渐增加，从而使MnO_x-2正极在充放电循环过程中比容量逐渐增加。如图3b所示，MnO_x-2电极具有超高能量密度。在500 mA/g的电流密度下，该电极表现出高达845.1 Wh/kg的能量密度。此外，电化学性能测试还对两种电极材料的倍率性能进行了对比。如图3c所示，在经过10次循环后，MnO_x-2电极在电流为0.1 A/g时比容量为844.5 mAh/g。当电流从0.1 A/g逐步增加到1.5 A/g时，MnO_x-2电极的比容量分别为844.5、783.6、551.1、226.8、114.8和59.7 mAh/g，并且当电流再次减少到0.2 A/g时，其比容量恢复为863 mAh/g。如图3d所示，与α-MnO₂相比，MnO_x-2电极的能量密度(1158 Wh/kg)和功率密度(1212 W/kg)都要更优。当MnO_x-2以1 A/g的电流密度进行充放电时，可以循环高达1500次，并且比容量保持在133.3 mAh/g(图3e)。

图3. MnO_x-2和α-MnO₂的电化学性能(a)0.2 A/g电流密度下的容量对比图，(b)0.5 A/g电流密度下的能量密度对比图，(c)倍率性能图，(d)能量比较图，(e)长循环性能对比图。

III 电化学反应机理

如图4a所示，当电极放电至1.28 V时，纳米片阵列覆盖电极表面；但是，当电极处于完全放电状态时(图4b)，电极表面被片状产物覆盖；当电极再次充电至1.55 V(图4c)时，纳米片阵列又再次生成。并且，在进一步充电之后，在完全充电状态下，更多的纳米片被覆盖在电极表面上(图4d)。在充电过程中原位形成的纳米片状结构具有高的比表面积，这可以促进电子传输并缩短离子扩散距离。图4e，f显示了在不同状态下电极的元素能谱图。在完全充电状态下，电极被纳米片覆盖，并且Mn和O元素分布在纳米片上，并且几乎没有Zn元素。相反，在完全放电状态下，Zn元素主要分布在片状物质上，而Mn元素也存在于电极上，这是可能由于电极中存在未被氧化的MnO所致。

图4. (a-d)MnO_x-2在不同状态下的非原位SEM图，(e，f)元素分布图。

MnO_x电极在不同充放电状态下的非原位X射线衍射图如图5a所示。MnO_x电极在充放电过程中的电化学机理较为复杂。首先，在完全放电状态(0.80 V)，电极的X射线衍射峰对应Zn₄SO₄(OH)₆·5H₂O相；在进一步充电至1.55 V时，从XRD中可以观察到尖晶石相ZnMn₂O₄和单斜相MnOOH的出现。但是完全充电状态(1.80 V)，两种中间相ZnMn₂O₄和MnOOH都转变为Birnessite型MnO₂。当电极再次放电至1.28 V时，尖晶石相ZnMn₂O₄和单斜相MnOOH的衍射峰再次出现在XRD谱图中；而在再次放电至完全放电状态时，从XRD谱图中可以看到Zn₄SO₄(OH)₆·5H₂O的再次生成。X射线光电子能谱进一步分析了电极在充放电过程中变化，如图5b，c所示。Mn-O键和Mn 3s峰的强度在充电过程中都会增加，而在随后的放电过程中这种趋势会逆转。如图5d所示，我们还通过ICP-OES分析了不同阶段电解液中Mn和S元素的摩尔比，以更有力地证明Mn²⁺/Mn⁴⁺双电子氧化还原反应。在电极被充电至1.55 V时，电解液中Mn和S元素的摩尔比大幅下降，证明了Mn²⁺离子被氧化为单斜相MnOOH和尖晶石相ZnMn₂O₄，在随后的充电过程中，单斜相MnOOH和尖晶石相ZnMn2O4被进一步氧化为Birnessite型氧化锰导致电解液中Mn²⁺离子浓度进一步小幅下降。而在放电过程中，电解液中Mn和S元素的摩尔比的回升，证明了单斜相MnOOH和尖晶石相ZnMn₂O₄的溶解，使电解液中的Mn²⁺离子浓度大幅增加。根据以上分析，可以合理地得出结论，在充放电过程中发生了锰氧化物的沉积和溶解。

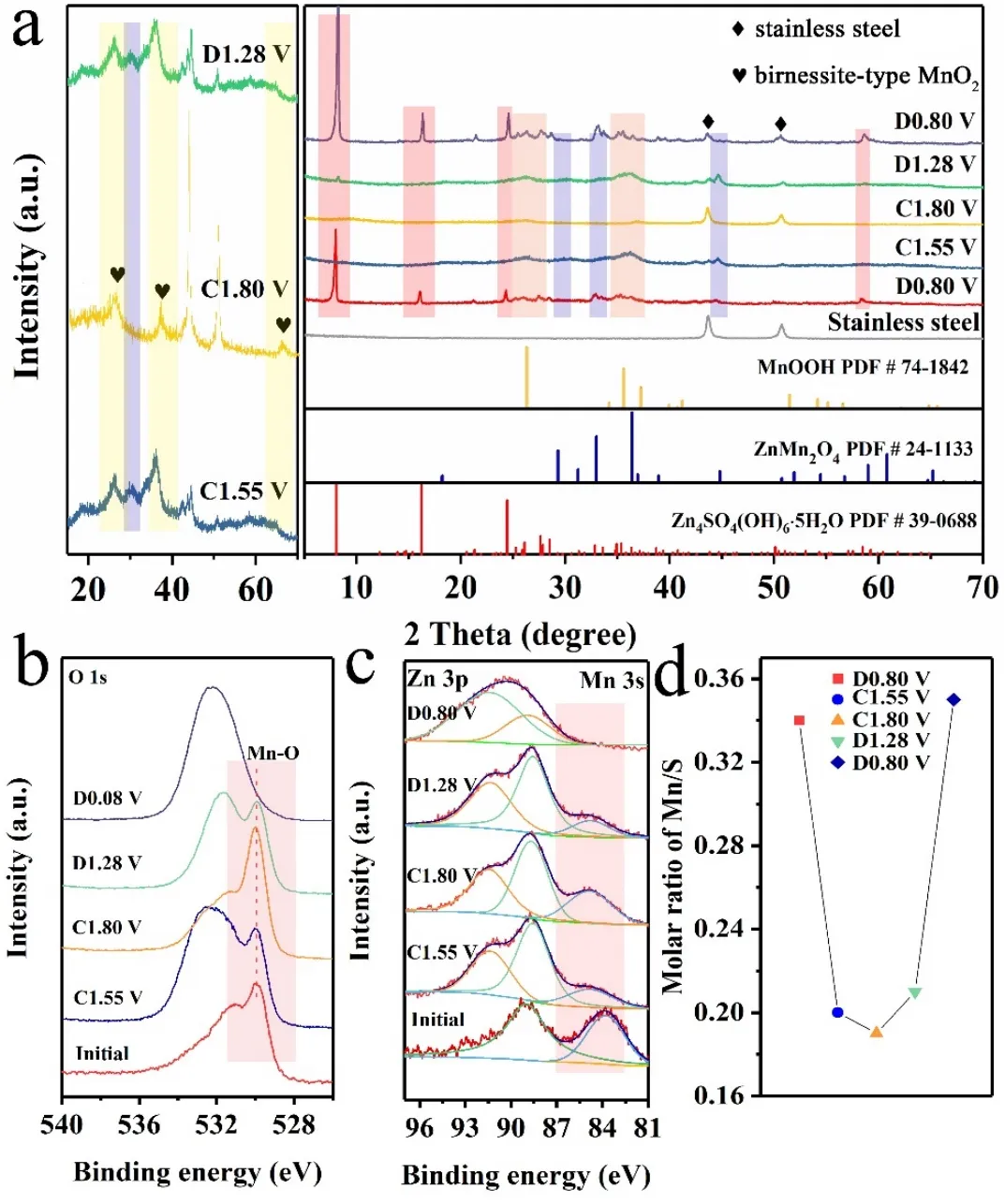

图5. (a)MnO_x-2在第三次循环过程中的非原位XRD谱图，(b，c)MnO_x-2在不同状态下的O 1s、Mn 3s以及Zn 3p的XPS光谱；(d)Zn/MnO_x-2电池在不同状态下电解液中的Mn/S的摩尔比。

最后，采用循环伏安法(CV)对两个材料进行电化学分析。图6a所示为 α-MnO₂电极在0.1 mV/s的扫描速率下的CV曲线。α-MnO₂的CV曲线与大部分MnO₂的CV曲线类似，其开路电压较高为1.36 V，在首次阴极扫描过程中出现了还原峰，在后续的阳极扫描中只有一个氧化峰。有趣的是，碳包覆的MnO_x正极材料的开路电压很低，表明其处于放电状态。在首次阳极扫描中，在1.53和1.55V处出现两个非常尖锐的氧化峰(图6b)，这与Mn²⁺被氧化成Mn⁴⁺有关。在后续的扫描过程中，位于1.23和1.38 V处的两个还原峰表明材料中的Mn⁴⁺被还原。从CV曲线的对比，可以发现碳包覆的MnO_x纳米颗粒作为水系锌离子电池正极材料具有以下几个优点：

(1)MnO_x电极的过电位间隙小于α-MnO₂正极的过电位间隙。

(2)MnO_x正极的氧化还原峰的更为尖锐，表明该电极材料的电化学活性更高。

(3)循环后，α-MnO₂正极的极化程度明显增加，而MnO_x正极在循环过程中极化程度没有明显增加。

结合相关文献的分析，MnO_x的较高的反应性和较小的极化可能是由于原位生成的Birnessite型MnO₂的低结晶度以及锰空位引起的。

图6. (a)α-MnO₂的CV曲线图，(b)MnO_x-2的CV曲线图；(c)MnO_x-2在首次循环过程中的非原位XRD谱图；(d)MnO_x-2在不同扫描速率下的CV曲线图。
