烟台大学侯传信和英国诺森比亚大学郭占虎等：调控界面和缺陷拓宽二元金属氧化物基微立方体电磁波吸收器吸收频带

1. 成功合成三维立方空心核壳结构NiCo₂O₄@C复合材料。

2. 氧空位被成功引入到了制备的材料中。

3. 获得较宽有效吸收频带。

4. 研究了NiCo₂O₄@C复合材料的电磁波吸收机理。

内容简介

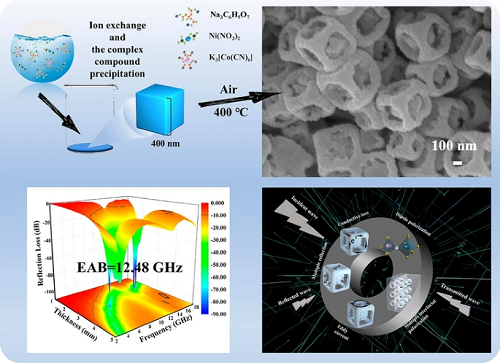

钴酸镍因具有形貌可控性、环境友好性、高极化损耗能力备受研究者关注。烟台大学侯传信/杜伟课题组制备了独特的具有空心结构的NiCo₂O₄@C核壳微立方体，通过优化钴酸镍/碳复合材料形貌，构建异质界面和缺陷以诱导多种极化弛豫过程，获得优异的电化学性能。

图文导读

I NiCo₂O₄@C复合材料的制备与形貌、结构表征

图1 a为三维空心微立方体NiCo₂O₄@C复合材料的制备工艺以及材料的微观形貌随着温度变化而变化的示意图。本文通过离子交换沉淀法制备了钴氰化镍前驱体，前驱体在低温煅烧过程中随着温度的升高，-CN-逐渐氧化成碳氮的含氧化合物而逃逸，因此立方体各面逐渐凹陷，形成三维中空结构，最终结构坍塌。图1 b-g为前驱体和不同温度下材料对应的SEM图(NCO-1、NCO-2、NCO-3、NCO-4对应的温度分别为360、380、400和420 ℃)。通过图1 b-g可以证明微观形貌变化的过程，并且可以观察到样品的粒径约为400 nm。利用透射电子显微镜(图1 h-i)再次表征了材料的三维中空结构，并在HRTEM图像中(图1 j)，可以观察到宽度为0.47、 0.25和0.24 nm的晶格条纹，分别对应了NiCo₂O₄的(111)、(311)和(222)晶面。结合元素分布图(图1 k)可以证明镍、钴、碳、氧和氮元素存在和均匀分布。

图1. (a)三维空心微立方体NiCo₂O₄@C复合材料的制备工艺图。(b) Ni-Co-PBA、(c) NCO-1、(d) NCO-2、(e-f) NCO-3和(g) NCO-4的SEM图像；(h-j) NCO-3样品TEM图像和(k) 面扫图。

图2利用XRD、Raman、BET、XPS等测试对NiCo₂O₄@C复合材料的物相结构、化学组成等进行系统表征。XRD图谱(图2 a)证明了NiCo₂O₄@C复合材料的成功制备。在Raman光谱图中(图2 b)可以观察到NiCo₂O₄的特征峰，源于氧离子在四面体和八面体的振动。NCO-3的氮气吸脱附等温线和孔径分布如图2 c所示，Ⅳ型吸附等温线表明了介孔结构的存在。比表面积约为11.2 m2g⁻1，孔径主要分布在1~150 nm之间。XPS图谱(图2 d-k)证明了碳、钴、镍、氧等元素的存在，这与EDS的表征结果一致。其中着重对比了O 1s的XPS图谱，表征了氧空位的存在及相对浓度变化。氧空位捕获外加电场下产生的载流子，导致其积累以及极化，氧空位浓度越高，吸波材料的损耗能力越强。利用VSM(图2 l)表征了材料的磁性能。

图2. (a) XRD图谱, (b) 拉曼图谱; (c)氮气吸附/解吸等温线和孔径分布, NCO-3的(d) XPS光谱, 高分辨率XPS光谱: (e) C 1s, (f) Co 2p和(g) Ni 2p; O 1s的XPS光谱: (h) NCO-1, (i) NCO-2, (j) NCO-3 和(k) NCO-4; (l) 磁化曲线。

II 电磁波吸收性能

图3 展示不同温度处理下NiCo₂O₄@C复合材料的电磁波吸收性能。最佳样品NCO-3在厚度为3.0 mm时，EAB值拓宽至12.48 GHz(5.52~18 GHz)，RLmin值为−84.45 dB。其优异的吸波性能源于良好的阻抗匹配和衰减能力。

图3. NiCo₂O₄@C复合材料的三维反射损耗图：(a) NCO-1，(c) NCO-2, (e) NCO-3和 (g) NCO-4；NiCo₂O₄@C复合材料的二维带宽图: (b) NCO-1, (d) NCO-2, (f) NCO-3和 (h) NCO-4。

III  电磁波吸收机理

图4展示了NiCo₂O₄@C复合材料的电磁波吸收机理。首先，材料组分的复合和中空结构有利于优化阻抗匹配，使得电磁波最大程度地进入吸收器。其次，可控的氧空位缺陷作为偶极子，诱导偶极子极化。当施加电场时，偶极子的排列由无序变为有序，入射波能量被逐渐耗散。第三，磁性组分的存在引起的涡流损失、自然共振等磁损耗机制，有利于电磁波的损耗。第四，界面两侧的结合能不同，在外加电磁场下，导致电荷的再分配和随后的界面极化。同时，当电磁波进入内部框架时，间隙之间发生多重反射和散射，增加传播路径，耗散电磁波。此外，在外加电磁场的作用下，吸收器中会产生微电流，并根据焦耳理论将电磁波转化为热能。

图4. NCO-3的电磁波吸收机理示意图。
