浙大姜银珠等：氨基和羧基协同“锚定-捕获”构建锌负极稳定界面

图1. (a)  Gly、Ac-Gly和Gly-NH₂的分子结构；(b) 锌片在不同溶液中浸泡7天的XRD图谱；(c) 锌负极的Tafel曲线；(d) 锌负极的LSV曲线；(e) 锌在不同电解液中的平均差分电容；锌片在不同溶液中浸泡7天的FTIR光谱：(f) Gly/H₂O溶液；(g) Ac-Gly/H₂O和Gly-NH₂/H₂O溶液；(h) H₂O、Gly、Ac-Gly和Gly-NH₂分子在Zn(002)表面的吸附能比较；(i) Gly在Zn表面的差分电荷密度。

II 羧基的“捕获”作用以均匀锌沉积

如图2a所示，具有羧基的Gly和Ac-Gly引入后锌离子的形核过电位显著升高，远高于含Gly-NH₂电解液。计时电流测试结果表明，Ac-Gly和Gly-NH₂可以降低电流增长速率，这是由于锌离子的二维扩散受到限制所导致的。对于含Gly电解液，无序的锌离子通量被调节，锌离子直接在表面还原，形成稳定的三维扩散模式，电流密度响应最低(图2b)。随后，利用量子化学(QC)计算证明Gly和锌离子之间具有更强的结合能，同时分子动力学模拟(MD)结果表明Gly分子中羧基的双键氧原子参与到锌离子的溶剂鞘内，并替换一个水分子，从而改变了锌离子的溶剂化结构(图2c-g)。图2h的核磁共振图谱(NMR)中重水的²H峰从4.719 ppm偏移至4.716 ppm，进一步说明了Gly中羧基的去溶剂化作用。基于上述结果，Gly分子中氨基和羧基的协同“锚定-捕获”效应成为稳定锌负极的机制(图2i)。在ZnSO₄电解液中，锌离子与水分子溶剂化形成{Zn(H₂O)₆}²⁺，并在内电场作用下迁移至锌负极表面。一方面，水分子与金属锌接触后分解生成H₂，使局部区域pH值升高，进一步促进副产物(ZSH)的形成。另一方面，锌离子沿粗糙金属表面随机扩散，聚集在优先成核位置形成小凸起。连续恶化的表面条件显著诱导锌枝晶生长，最终刺穿隔膜造成短路，导致电池系统失效。与此相反，Gly分子的引入可以通过氨基的N原子牢固地锚定在锌负极表面，减少水分子与金属锌的接触，从而保护锌负极。同时，由于羧基的强亲核性，锌离子被Gly捕获，有效地限制了其二维扩散，并引导均匀沉积。对于Gly-NH₂和Ac-Gly而言，仅靠氨基或羧基不能有效地稳定界面，最终锌负极仍会恶化从而失效。

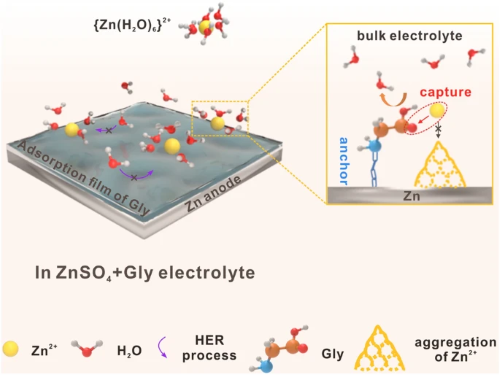

图2. (a) 锌在不同电解液中形核的CV曲线；(b) 锌负极的CA曲线；(c) 锌离子和不同分子(H₂O、Gly)之间的结合能；(d) Gly-Zn²⁺复合物的静电势；(e) MD模拟ZnSO₄ + Gly电解液的三维快照和锌离子溶剂化结构的局部放大快照；(f) Zn²⁺-N (Gly)和Zn²⁺-O (Gly)的模拟径向分布函数；(g) ZnSO₄ + Gly电解液中Zn²⁺-O (Gly)的模拟径向分布函数和配位数分析；(h) NMR图谱；(i) 锌沉积行为示意图。

III 协同“锚定-捕获”机制下的电化学性能

如图3a, b所示，Gly的引入使Zn-Ti非对称电池在1 mA cm⁻²和0.5 mAh cm⁻²条件下实现了超过500圈的超稳定循环，并表现出高达99.22%的平均库伦效率(CE)，这说明锌负极在氨基和羧基的协同作用下可以保持高可逆性。对于ZnSO₄电解液，在第214次循环时，由于不断恶化的枝晶生长和严重的副反应，Zn-Ti电池的CE出现明显波动，无法达到充电截止电压(1.0 V)。而引入Ac-Gly和Gly-NH₂的Zn-Ti电池CE波动更为剧烈，主要是由于剥离不均匀以及在空穴外围或枝晶附近集中沉积所导致的。Zn-Zn对称电池在加入Gly后，在1或5 mA cm⁻²的电流密度下分别能够稳定循环超过2800 h和800 h，远远优于ZnSO₄电解液的性能(图3c, d)。图3e和f表明，Gly稳定负极-电解液界面后，锌倾向于平面沉积，大大降低了枝晶的形成概率，且在长期循环过程中界面能始终保持稳定不被破坏。另外，当锌利用率达到68%时，ZnSO₄电解液组装的对称电池仅能工作不到50 h，而Gly的协同机制可以实现长达200 h的稳定循环(图3g)。以上结果有力证明了协同“锚定-捕获”机制稳定锌负极的有效性。

图3. (a) 不同电解液的Zn-Ti电池在1mA cm⁻²和0.5 mAh cm⁻²条件下的CE比较；(b) 对应不同循环圈数的容量-电压曲线；Zn-Zn对称电池在不同电流密度和面容量条件下循环的电压曲线：(c) 1 mA cm⁻², 1 mAh cm⁻²；(d) 5 mA cm⁻², 5 mAh cm⁻²；(e) 在5 mA cm⁻²下，Zn在不同电解液中电沉积1 h的SEM图像；(f) 在5 mA cm⁻²和5 mAh cm⁻²条件下，锌负极在不同电解质中循环50次后的表面形貌；(g) Zn-Zn对称电池在10 mA cm⁻², 8 mAh cm⁻²条件下循环的电压曲线(DODZn=68%)。

IV 稳定负极-电解液界面增强的MnO₂正极全电池验证

图4a展示了添加/不添加Gly的Zn-MnO₂全电池的CV曲线。两条曲线的氧化还原峰相似，说明Gly对MnO₂的反应机理没有影响。在ZnSO₄+Gly电解液中，阳极峰向较低电压移动(Δ₁=21 mV)，阴极峰向较高电压移动(Δ₂=18 mV)，表明MnO₂正极材料极化减弱，反应动力学提高。在协同“锚定-捕获”效应下，Zn-MnO₂全电池表现出比ZnSO₄电解液更好的倍率性能(图4b-d)。在经过0.2-1.0 A g⁻¹循环(每种电流密度循环5次)并回到0.2 A g⁻¹后，加入Gly的Zn-MnO₂电池的比容量恢复至309.4 mAh g⁻¹，其容量保持率高达82%，远高于ZnSO₄电解液。从图4e可以清楚地看到，在引入Gly的情况下，电池在200圈循环中保持稳定，在0.5 A g⁻¹电流密度下的放电比容量为167.2 mAh g⁻¹，而全电池在ZnSO₄电解液中循环80圈后容量快速衰减，在第200圈循环时，电池的放电容量仅为93 mAh g⁻¹(初始容量的31%)。以上结果证明了负极-电解液界面的稳定性在全电池中的重要作用。

图4. (a) Zn-MnO₂全电池的CV曲线；(b) Zn-MnO₂全电池在0.2-1.0 A g⁻¹电流密度下的倍率性能；(c)、(d) 对应充放电曲线；(e) 电流密度为0.5 A g⁻¹时Zn-MnO₂全电池的循环性能。

时婷婷
本文通讯作者

暨南大学 副教授

▍主要研究领域

(1)新型钙钛矿太阳能电池中掺杂改性与光电性质的计算研究；(2)低维氧化物材料中金属插层的理论计算；(3)光催化异质结体系的界面设计与机理探究；(4)机器学习及智能算法研究。

▍主要研究成果

博士毕业于美国托莱多大学物理系，师从Yan Yanfa教授(美国物理学会会士)，现为暨南大学副教授(暨南英才)，目前担任暨南大学物理实验中心教研室主任，主要从事光电材料组分调控和缺陷改性的理论计算，主持省部级、国家自然科学基金青年项目3项，以通讯作者在Adv. Mater., Adv. Energy Mater., Adv. Funct. Mater., Adv. Sci., J. Phys. Chem. Lett. 和Appl. Phys. Lett. 等杂志上发表SCI论文50多篇，论文总引用率大于7000次，研究成果多次被同行在Nature等著名杂志正面评价。目前研究重点是新型钙钛矿光伏材料、低维光电材料稳态搜索和掺杂改性的内在机理与智能算法研究。

▍Email：ttshi@email.jnu.edu.cn

徐斌

本文通讯作者

诺桑比亚大学 教授

▍主要研究领域

功能材料、应用力学、微工程、可持续与能源技术等。

▍主要研究成果

于2011年在赫瑞瓦特大学获得机械工程博士学位。2011-2013年在美国马萨诸塞大学阿姆赫斯特分校高分子科学与工程系从事博士后研究。加州大学洛杉矶分校(美国)、德克萨斯农工大学(美国)、阿尔伯塔大学(加拿大)、悉尼大学(澳大利亚)、马尼帕尔大学(印度)等的客座教授。是AICHE(美国)“复合材料”部门的副主席，也是材料、采矿和矿物研究所(IoM3)材料表征和性能小组的主席。发表专利7项，出版专著7部和200多篇同行评议的文章在领头期刊，包括Sci. Adv., Nat. Commun., Adv. Mater., Adv. Energy. Mater., Adv. Fun. Mater., Energy. Environ. Sci., Phys. Rev. Lett.等等，H因子39。受邀在国际会议/主要机构做了100多次邀请/全体会议演讲，主持了30多次国际活动，并为100多家期刊审阅了论文。曾获得2018年IEEE国际柔性电子技术会议杰出论文奖、2016年国际聚合物网络小组青年研究员奖、2016年皇家化学学会(RSC) RSC-CSCST新兴人才奖等奖项。

▍Email：ben.xu@northumbria.ac.uk

姜银珠
本文通讯作者

浙江大学 教授

▍主要研究领域

先进锂/钠离子电池、固态电池、水系锌离子电池。

▍主要研究成果

国家优秀青年基金获得者，德国洪堡学者，英国材料学会会士。主要从事包括钠离子电池、锌离子电池和固态电池等在内的电化学储能材料与器件研发。作为项目/课题负责人承担了国家重点研发计划、国家自然科学基金等多项科研项目，与国家电网等公司开展了产学研项目攻关。相关研究成果在Energy Environ. Sci.、Adv. Mater.、Sci. Bull.等知名学术期刊上发表SCI论文100余篇，论文他引7000余次，授权国家发明专利30余项，获2014年度浙江省技术发明一等奖(R3)。

▍Email：yzjiang@zju.edu.cn

撰稿：原文作者

编辑：《纳微快报(英文)》编辑部

E-mail: editor@nmlett.org

Tel: 021-34207624

如果文章对您有帮助，可以与别人分享！：Nano-Micro Letters » 浙大姜银珠等：氨基和羧基协同“锚定-捕获”构建锌负极稳定界面
